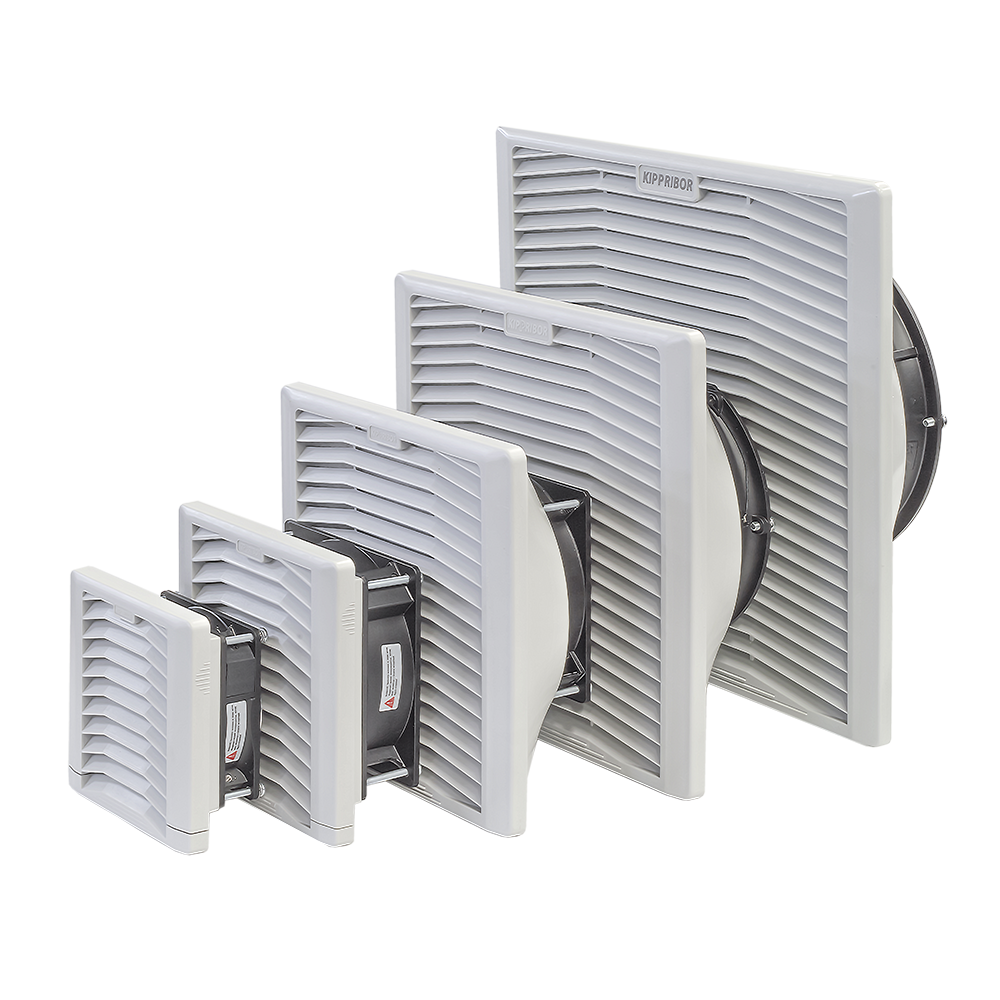

Вентиляторы и решетки с фильтрами KIPPRIBOR серии KIPVENT

Вентиляционные решетки (впускные и выпускные) используются для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования.

В тех случаях, когда в шкафах управления или электрощитах смонтировано оборудование, выделяющее большое количество тепла (твердотельные реле, блоки питания, преобразователи частоты и т.д.), возникает необходимость создания принудительной вентиляции шкафа.

Вентиляторы серии KIPVENT кроме вентиляции и охлаждения дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа, что предотвращает скопление пыли и её попадание внутрь приборов.

Для управления вентиляторами KIPVENT рекомендуется применять термостаты MTK-CT0 или MTK-CT2.

Рекомендации по использованию вентиляторов и решеток серии KIPVENT:

Используйте впускные и выпускные решетки с вентиляторами в тех случаях, когда температура воздуха снаружи ниже температуры внутри шкафа. В данном случае применение решеток и вентиляторов будет наиболее экономичным и эффективным. Необходимо использовать впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот. В этом случае из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы. Устанавливать впускную решетку с вентилятором лучше в нижней трети шкафа, а выпускную решетку – в верхней трети (как можно выше), что позволит обеспечить естественную конвекцию воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева. К впускным и выпускным решеткам шкафа необходимо обеспечить свободный доступ воздуха, чтобы излишнее тепло беспрепятственно могло поступать из шкафа в окружающую среду. Применяйте термостаты MTK-CT0 или MTK-CT2, чтобы вентилятор работал не постоянно, а включался только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.

Технические характеристики впускных решеток с вентиляторами серии KIPVENT:

Параметр Значение параметра
Фото
Модификация KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230 KIPVENT-400.01.230 KIPVENT-500.01.230
Напряжение питания 230 VAC
Частота питающей сети 50/60 Гц
Электрическое подключение Клеммные зажимы под винт
Свободная подача воздуха 28 м3/ч 66 м3/ч 120 м3/ч 265 м3/ч 600 м3/ч
Подача воздуха в комбинации с выпускной решеткой 24 м3/ч 55 м3/ч 105 м3/ч 230 м3/ч 550 м3/ч
Макс. статическое давление 29 Па 61 Па 86 Па 115 Па 176 Па
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Уровень шума (DIN 45 635) 39 дБА 49 дБА 49дБА 56 дБА 61 дБА
Тип подшипника Подшипник качения
Степень защиты IP 54
Габаритные размеры 116,5×116,5×55 мм 150×150×70 мм 204×204×103 мм 255×255×115 мм 322×322×130 мм
Размер выреза 92,5×92,5 мм 124×124 мм 177×177 мм 224×224 мм 292×292 мм
Масса 0,4 кг 0,62 кг 0,77 кг 1,5 кг 2,8 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

Технические характеристики выпускных решеток серии KIPVENT:

Параметр Значение параметра
Фото
Модификация KIPVENT-100.01.300 KIPVENT-200.01.300 KIPVENT-300.01.300 KIPVENT-400.01.300 KIPVENT-500.01.300
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Степень защиты IP 54
Габаритные размеры 116,5×116,5×22 мм 150×150×24 мм 204×204×30 мм 255×255×30 мм 320×320×30 мм
Размер выреза 92,5×92,5 мм 124×124 мм 177×177 мм 224×224 мм 292×292 мм
Масса 0,07 кг 0,16 кг 0,29 кг 0,43 кг 0,66 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

Характеристики вентиляторов в координатах «давление/расход»:

KIPVENT-100.01.230
KIPVENT-200.01.230
KIPVENT-300.01.230
KIPVENT-400.01.230
KIPVENT-500.01.230

Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT:

KIPVENT-100.01.230
KIPVENT-100.01.300
Вырез под установку
 KIPVENT-200.01.230
KIPVENT-200.01.300
Вырез под установку
KIPVENT-300.01.230
KIPVENT-300.01.300
Вырез под установку
KIPVENT-400.01.230
KIPVENT-400.01.300
 Вырез под установку
 KIPVENT-500.01.230
KIPVENT-500.01.300
Вырез под установку
