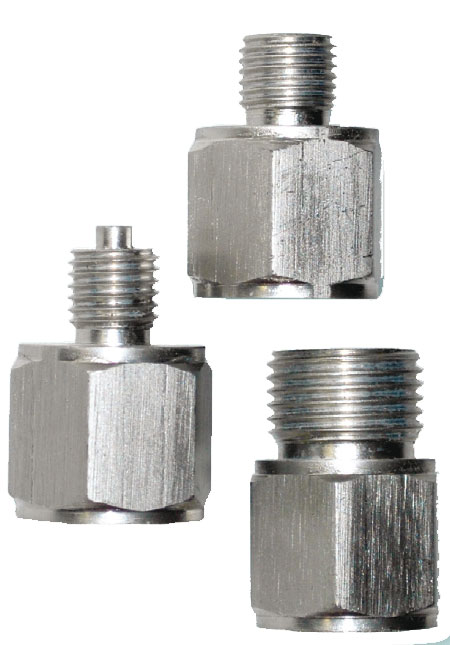

УП – устройства переходные для монтажа манометров и датчиков давления на другие резьбы

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.

Преимущества

Возможность использовать стандартные преобразователи давления и импульсные линии Не влияют на точность измерений Являются съемными для очистки от засорения

Технические характеристики

Рабочая средажидкость, пар, газ
Давление рабочей средыдо 40 МПа
Температура рабочей среды–40...+350 °С
Предельные значения температур окружающего воздуха при эксплуатации–40…+85°С
Присоединение к технологической линиирезьбовое соединение или сварка
Присоединение к преобразователюрезьбовое соединение М20×1,5 или фланцевый монтаж
Материалнержавеющая сталь AISI 304S

Габаритные размеры



Модель

Размеры, мм

L

L1

D

d

УП-1

36

14

G 1/2”

-

УП-2

34

12

G 1/4”

-

УП-3

36

14

G 3/4”

-

УП-4

34

12

G 3/8”

-

УП-7

34

12

G 1/8”

-

УП-5

37

12

М12×1,5

5

УП-6

35

10

М10×1

3

УП-8

37

12

М12×1

5

УП-9

47

22,5

G 1/2”

-

УП-10

-

-

-

-

УП-11

39

17

М14×1,5

5

УП-12

-

-

-

-

УП-13

41

19

М16×1,5

5

УП-14

-

-

М20×1,5

-

УП-15

-

-

NPT1/2

-

УП-16  NPT1/4

Цены по запросу.
