ДТС термосопротивления для измерения температуры воздуха

Предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция коммутационной головки преобразователя позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов или иных средств крепления.

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1) ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1) ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструкция модели ДТС125Л и ДТС125М.И имеет степень защиты от пыли и влаги IP65, дополнительно можно приобрести экран для защиты от солнечных лучей под разную длину монтажной части.

Конструкция модели ДТС3005 имеет степень защиты от пыли и влаги IP54.

 ДТС125М.И – это датчики со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.

В состав термопреобразователя входят:

первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС); измерительный преобразователь НПТ-3, встроенный в головку датчика; диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения, соответствующего термозонда.

Термопреобразователи сопротивления ОВЕН ДТС125Л и ДТС125М имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Температура окружающей среды: -60...+85 ⁰С.

Конструктивные исполнения датчиков

Фото

Конструктивное исполнение

НСХ

Класс допуска/ точности

Схема  соединения

Диапазон измеряемых температур, °С

Длина монтажной части, мм

Аксессуары (приобретаются отдельно)

ДТС125Л (выходной сигнал -  сопротивление)







50М, 100М

A

2-проводная

3-проводная

4-проводная



-50...+100



60, 80, 100





Экран для защиты от солнечных лучей.

В, C

50П, 100П, Рt100, Рt500,

 Рt1000

A, B, C

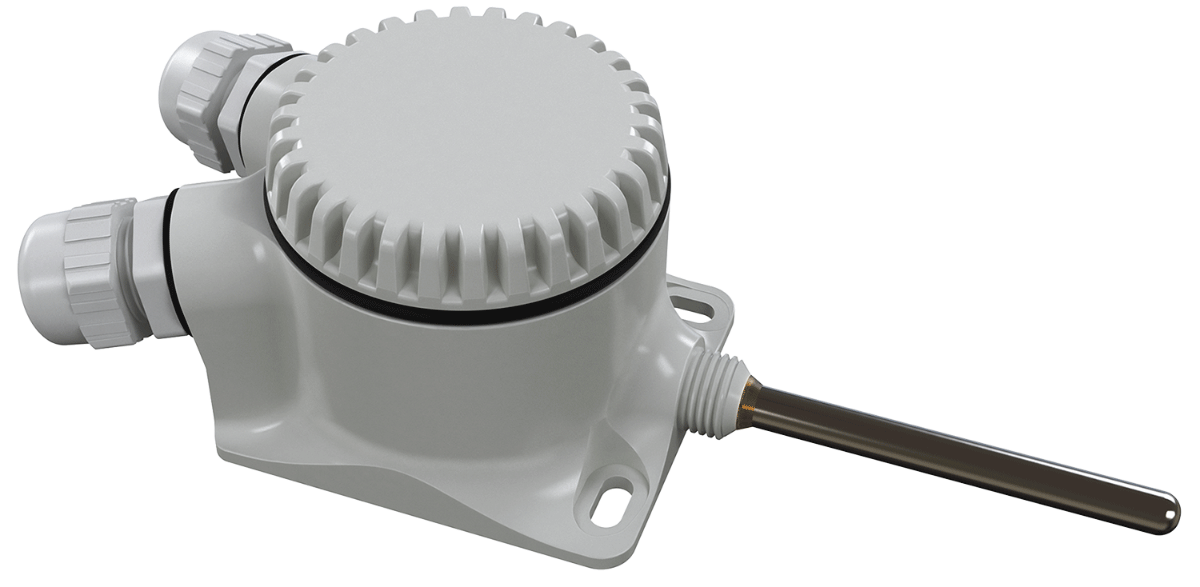

ДТС125М.И (выходной сигнал ток 4...20 мА)



50М, 100М

0,5 %

1,0 %

2-проводная

(выходной сигнал 4…20 мА)

100П, Рt100

0,25 %

0,5 %

ДТС3005 (выходной сигнал - сопротивление)



50М, Рt100, Рt500

В

2-проводная

3-проводная

4-проводная

-40...+85

-

нет

Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика

ЭКРАН01 для датчика ДТС125Л и ДТС125М с длиной монтажной части 60 мм ЭКРАН02 для датчика ДТС125Л и ДТС125М с длиной монтажной части 80 мм ЭКРАН03 для датчика ДТС125Л и ДТС125М с длиной монтажной части 100 мм
