ДТПS термопары из благородных металлов

Термопары типа S (платина – 10 % родий/платина)

применяются для измерения высоких температур – до 1300 °С; возможно кратковременное применение при температуре – до 1600 °С; возможно применение в окислительной атмосфере; высокая прочность и твердость корундового чехла; высокая теплопроводность корундового чехла (сопоставима с теплопроводностью стали 12Х18Н10Т); износостойкость, в т.ч. на высоких температурах; высокая коррозийная стойкость, в т.ч. на высоких температурах.

Таблица конструктивных исполнений

Конструктивное исполнение

Модель

Диаметр платинового электрода

Диаметр платинородиевого электрода

Внешний диаметр

Материал защитной арматуры

Длина термопары

021.1О

0,5 мм

0,4 мм

Не более 4,6 мм

Корунд CER795

Определяется при заказе. 0,2 до 2 м



021.1Э

0,5 мм

0,4 мм

Не более 4,6 мм

Корунд CER795

Определяется при заказе. 0,2 до 2 м

ДТПS145-0019.L

0,5 мм

 0,4 мм

D=12 мм

D1=20 мм

Корунд CER795

(0…1300 °С)

250, 320,

400, 500,

630, 800,

1000, 1250,

1600 мм

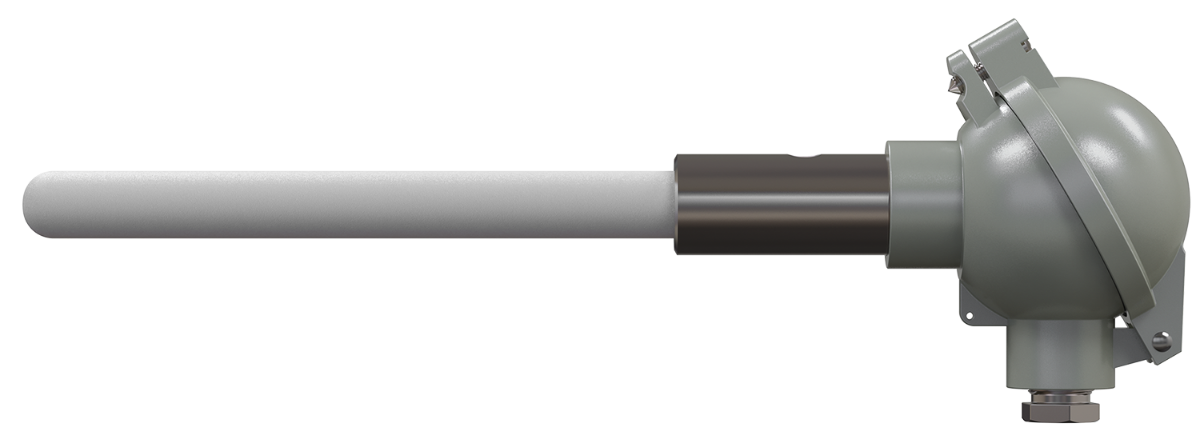

 ДТПS155-0019.L

0,5 мм

 0,4 мм

D=20 мм

D1=30 мм

Корунд CER795

(0…1300 °С)

250, 320,

400, 500,

630, 800,

1000, 1250,

1600 мм

Длина L указывается вместе с выводами длиной 30 мм.

Технические характеристики

Характеристика

Значение

Номинальная статическая характеристика

ТПП(S)

Рабочий диапазон измеряемых температур

0…+1300 °С

Класс допуска

2

Показатель тепловой инерции

Не более 5 с – для ДТПS021

Не более 50 с – для ДТПS145

Не более 90 с – для ДТПS155

Материал защитной арматуры

Корунд CER795/12Х18Н10Т
