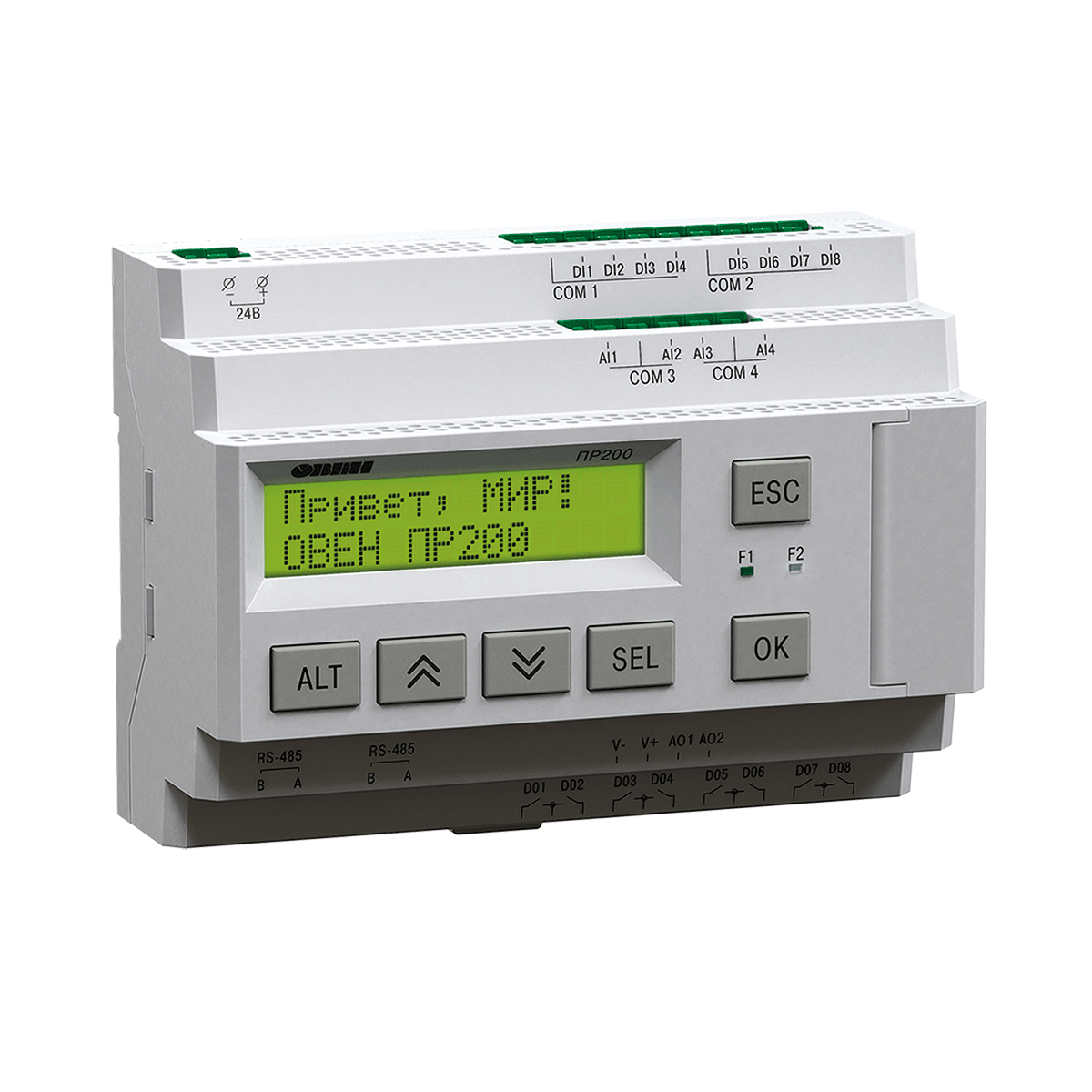

ПР200 программируемое реле с дисплеем

ОВЕН ПР200 – это свободно программируемое реле. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.

Написание алгоритма осуществляется пользователем с помощью бесплатной среды программирования OWEN Logic. Подключение к ПК производится посредством стандартного MiniUSB-кабеля (USB – MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.

Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Отличительные характеристики ПР200

Напряжение питания: ~230 В или =24 В. Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В и аналоговыми входами). 4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа. Встроенный шунтирующий резистор для входа 4…20 мА. Аналоговые выходы 0…10 В или 4…20 мА. Дискретные выходы: э/м реле или транзисторные ключи. До двух встроенных интерфейсов RS-485. USB-порт – для программирования (miniUSB). Встроенные часы реального времени, срок службы 10 лет. Гальваническая развязка входов до 2830 В. Экспорт данных в OwenCloud.

Возможности символьного индикатора ПР200

Видимая область символьного индикатора: 2 строки по 16 символов. Поддержка кириллицы и латиницы. Возможность корректировки параметров программы пользователя. Возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.)

Конструктивные особенности

Автоматный корпус Ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями. Съемные клеммники – для удобства монтажа. «Ключи» для предотвращения неправильного подключения.

Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485

Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Всего можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

Модуль расширения ОВЕН ПРМ

Модуль расширения ОВЕН ПРМ предназначен для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200. Модули имеют внутреннюю гальваническую развязку и независимое питание, что обеспечивает дополнительную гальваническую развязку и повышает надежность системы. Существуют модификации модулей с разным типом питания. К ПР200 можно подключить по внутренней шине два модуля расширения ввода/вывода.
