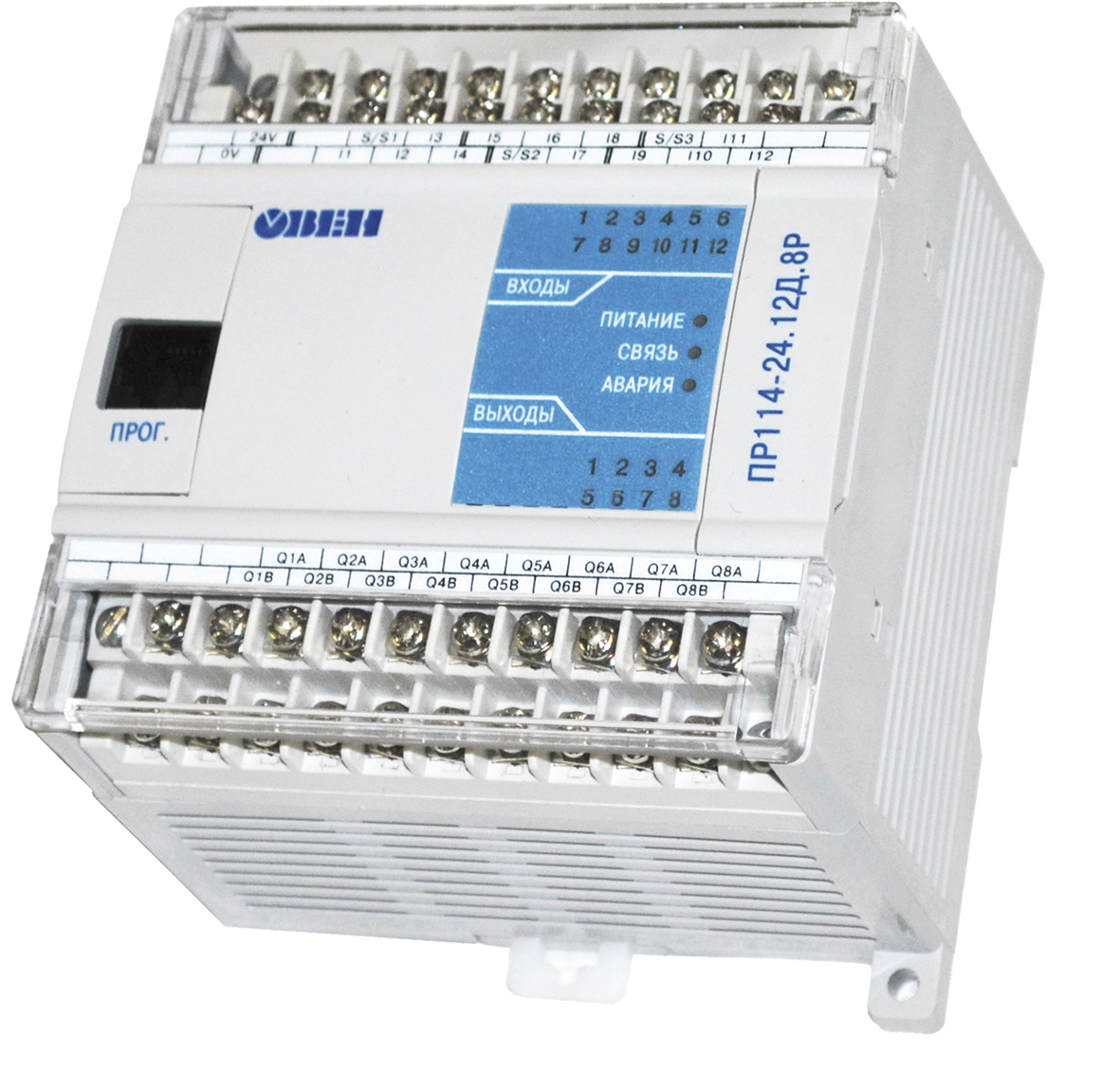

ПР114 программируемое реле с поддержкой аналоговых сигналов для локальных систем

Назначение

Построение простых локальных систем управления:

разного типа насосных станций с возможностью управления частотным преобразователем; контроля доступа и релейной защиты; конвейерных систем с дозаторами; технологического оборудования (станки, прессы и пр.); вентиляции и отопления.

Преимущества

Различные виды исполнения. (по питанию, по типу и количеству входов/выходов). Наличие часов реального времени. Простая, интуитивно понятная среда программирования OWEN Logic. Возможность создания и отладки проекта без прибора. Возможность интеграции в сети RS-485, протокол Modbus-Slave. Компактный корпус на DIN-рейку. Широкий климатический диапазон -20..+55 °C.

Функциональные возможности

Логические функции (И, ИЛИ, НЕ). Арифметические функции и функции сравнения. Счетчики, триггеры. Блоки временных задержек. Формирователи сигналов. Блоки работы с битами. Возможность создания своих блоков (макросы). Онлайн база макросов.

Сводная таблица технических характеристик ПР110/ПР114:

Наименование

Значение

ПР110

ПР114

Каналы ввода / вывода

Количество входов аналоговых

Нет

4 (0)

Количество входов дискретных

8 или 12

8 (12)

Количество выходов дискретных

4 или 8

4 - 8

Количество выходов аналоговых

Нет

До 4

Питание прибора

Напряжение питания

=24 В или ~220 В

=24 В и ~220 В

Потребляемая мощность, ВА, не более

8

16

Программирование

Количество ФБ, среднее

63

500

RETAIN-переменные

Нет

136 байт

Время цикла, мс, не менее

3

1

Конструкция

Тип крепления

На DIN-рейку, настенное

Степень защиты корпуса

IP20

Климатика

-20...+55 °С

Габариты, мм

(110×73×63)±1

(110×73×96)±1

(110×73×96)±1

Основные особенности

Подходит для задач локальной автоматизации До 12 дискретных входов До 4 аналоговых входов До 8 дискретных выходов До 4 аналоговых выходов Наличие часов реального времени Универсальный источник питания (как от 220 В переменного так и от 24 В постоянного тока) Встроенный источник питания 24 В, 160 мА Программирование в среде OWEN Logic (ссылка) Энергонезависимая память для хранения состояния внутренних переменных Работа в сети Modbus (с ПР-МИ485) Расширенный диапазон рабочих температур -20...+55 °С

Внимание!

По всем вопросам связанных с программируемым реле ОВЕН ПР обращайтесь по адресу support@owen.ru.

Так же рекомендуем ознакомиться с разделом FAQ, возможно, на Ваш вопрос уже есть ответ. Программа для ОВЕН ПР создается в специализированной среде OWEN Logic.

Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.
