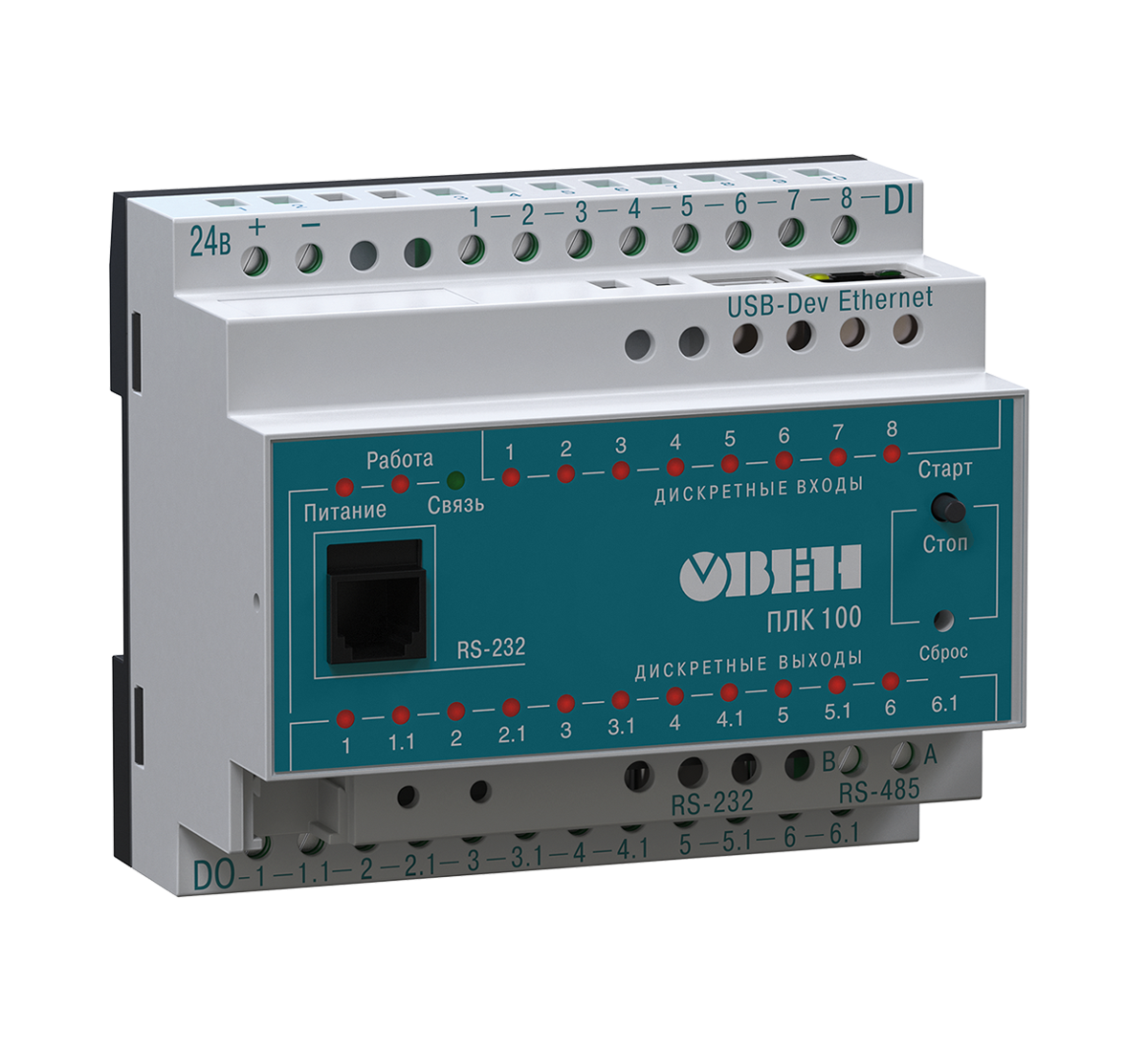

ПЛК100-ТЛ программируемый логический контроллер

Рекомендации к применению

Построение систем телемеханики и АСУ ТП электрических подстанций (0,4/6/10/35 кВ). Опрос внешних устройств по протоколам Modbus, МЭК 60870-5-101, МЭК 60870-5-103, DNP3, передача данных на верхний уровень по протоколам Modbus TCP, МЭК 60870-5-104. Контроль сигналов телесигнализации ТС и подача команд телеуправления ТУ. Создание распределенных систем противоаварийной автоматики и контроля электроснабжения. Создание систем управления нагрузкой потребителей в электрических сетях.

Отличительные особенности

Среда программирования – EnLogic. Может программироваться из SCADA-системы ОВЕН Телемеханика ЛАЙТ. Объединение в один проект большого количества контроллеров. Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты. Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в энергетике и учете ресурсов. Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений. Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа. Возможность реализации локальных алгоритмов в контроллере (FBD).

Преимущества контроллера ОВЕН ПЛК100-ТЛ

Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно. Сбор со счетчиков текущих (показания, измерения) данных для передачи на любой верхний уровень. Три уровня доступа: чтение данных, конфигурирование, администрирование. Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер). Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS. Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.

ВНИМАНИЕ: Ввиду аппаратного ограничения на объем встроенной памяти контроллер ПЛК100-ТЛ не предназначен для ведения архивов и использования в системах с количеством сигналов: ТИ – более 20, ТС и ТУ – более 128 (ТИ – телеизмерения, ТС – телесигнализация, ТУ – телеуправление).

Функциональная схема
