Монтажные колодки PYF-044, PYF-144 для реле серий RP

Колодки монтажные PYF-044BE и PYF-144BE предназначены для установки на стандартную DIN-рейку или плоскость 4-контактных промежуточных реле KIPPRIBOR RP или аналогичных реле других производителей.

Изготавливаются из негорючего, прочного и упругого материала (PA66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Дополнительные элементы. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36 мм.

Схема подключения	PYF-044BE/2	PYF-044BE/3	PYF-144BE/3

Описание	2-ярусная монтажная колодка с винтовыми контактами	3-ярусная монтажная колодка с винтовыми контактами	3-ярусная монтажная колодка с самозажимными контактами
Цоколевка
Номинальный ток и напряжение коммутации	10 А при 300 VAC	10 А при 300 VAC	10 А при 300 VAC
Возможные варианты упаковки	Картонная коробка (10 шт. / 650 г) Транспортная коробка (280 шт. / 18 кг)	Картонная коробка (10 шт. / 850 г) Транспортная коробка (280 шт. / 24 кг)	Картонная коробка (10 шт. / 950 г)

Устанавливаемые реле

Производитель	Серия реле
KIPPRIBOR	RP
Schneider Electric	RXM4
Finder	55.34
Relpol	R4
Omron	MY4
Phoenix Contact	REL-MR-…21НС (2-контактные реле), REL-IR/…4х21AU (4-контактные реле)
Goodsky	RE
Siemens	3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх
Idec	RU4S/RU2S, RY4S/RY42S
TDM Electric	РЭП-21
ИЭК	РЭК78/4
ЭКФ	RP-22-4
SHRACK	PT
ABB	CR-M

Дополнительные элементы

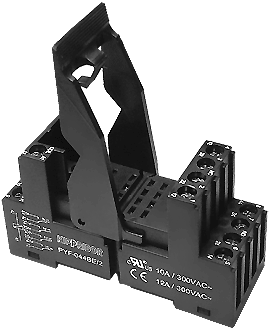

Зажим пластмассовый удерживающий. BS-4/36P

Применяется для фиксации реле и защиты от выпадения в условиях вибрации

Модуль LED-индикации

Предназначен для индикации работы реле. Доступные модификации: LM-EN 110/230 В AC/DC LM-СF 6/24 В AC/DC
