Нулевые шины

Нулевые шины применяются для присоединения нулевых рабочих (N) и нулевых защитных (PE) проводников в различном щитовом оборудовании (электрические шкафы, щиты, боксы). Шины изготавливаются из высококачественной латуни с оцинкованными винтовыми зажимами. В зависимости от исполнения монтаж нулевых шин производится на стандартную DIN-рейку шириной 35 мм или на панель щита через угловые изоляторы. При подключении к шине медных многожильных проводников рекомендуется использовать кабельные наконечники.

Особенности

нулевые шины выполнены из высококачественной латуни марки H59 кругленная форма винта обеспечивает надежный контакт без деформации проводника наличие фаски отверстий для присоединения проводников обеспечивает удобство подключения изоляторы нулевых шин выполнены из огнестойкого пластика

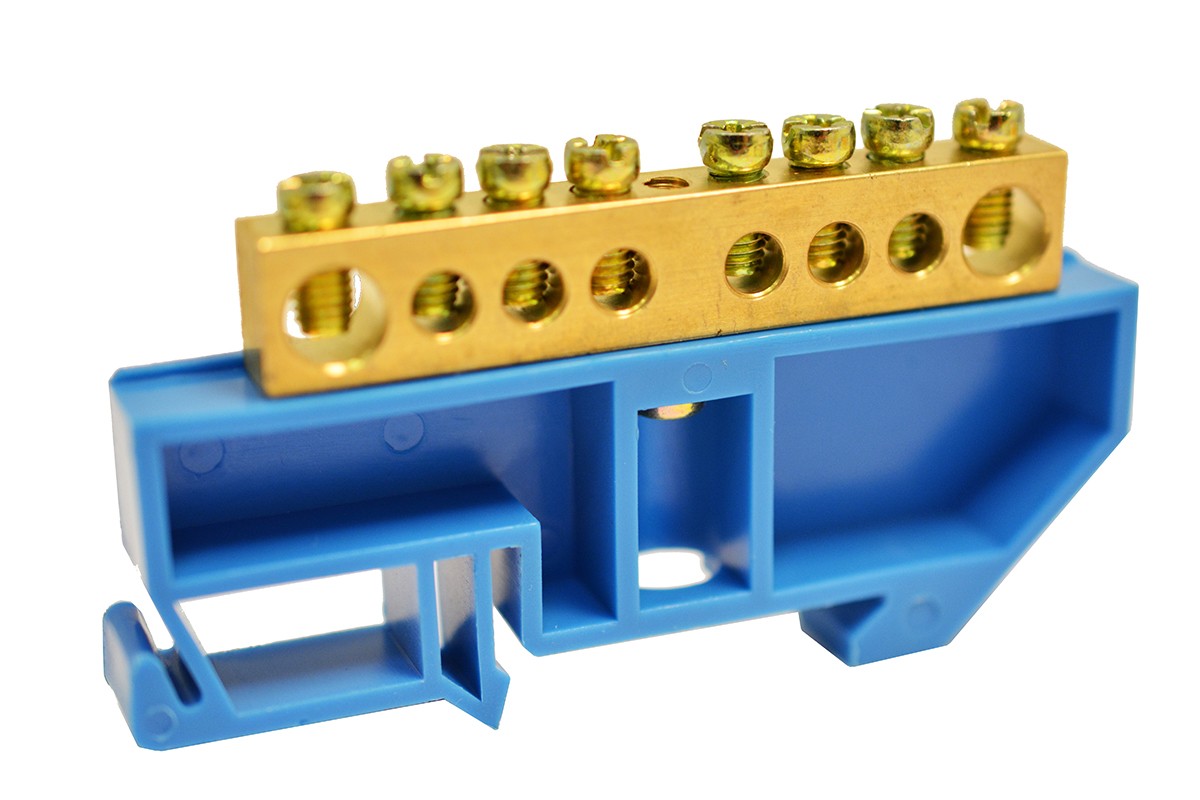

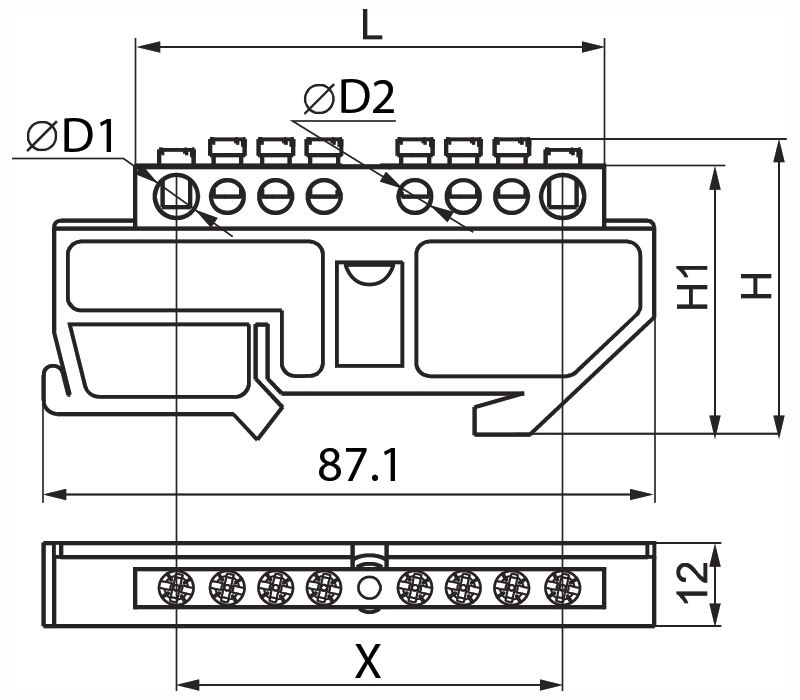

Шины с изоляторами на DIN-рейку

Артикул

Сечение, мм2

Количество присоединений

Размеры

D1

D2

L

X

H

H1

MTEC-DIN69-8

6х9

8

5.98

4.56

60.02

50.08

43.06

39.76

MTEC-DIN69-10

6х9

10

5.98

4.56

71.86

61.96

43.06

39.76

MTEC-DIN69-14

6х9

14

5.98

4.56

96.20

86.02

43.06

39.76

MTEC-DIN812-8

8х12

8

7.52

5.52

72.08

60.02

47.42

42.68

MTEC-DIN812-14

8х12

14

7.52

5.52

117.35

105.44

47.42

42.68

MTEC-DIN812-20

8х12

20

7.52

5.52

162.06

150.20

47.42

42.68

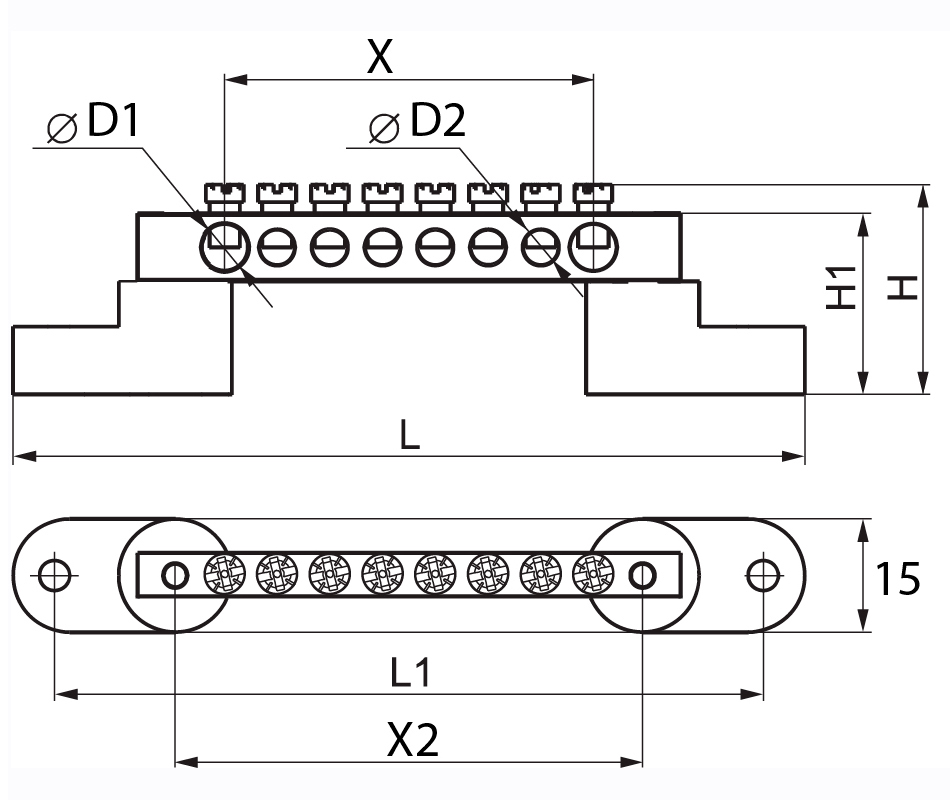

Шины с угловыми изоляторами

Артикул

Сечение, мм2

Количество присоединений

Размеры

D1

D2

L

L1

X

X1

H

H1

MTEC-C69-8

6×9

8

6.00

4.56

98.96

87.88

43.98

55.76

27.40

24.20

MTEC-C69-10

6×9

10

6.00

4.56

111.12

99.18

56.02

67.74

27.40

24.20

MTEC-C69-14

6×9

14

6.02

4.56

134.66

123.52

80.14

91.82

27.42

24.22

MTEC-C69-20

6×9

20

6.00

4.56

171.06

159.94

116.02

128.52

27.40

24.22

MTEC-C812-8

8×12

8

7.52

5.62

110.62

99.12

51.42

67.04

32.36

27.38

MTEC-C812-14

8×12

14

7.52

5.60

152.14

141.52

93.70

109.04

32.36

27.38

MTEC-C812-20

8×12

20

7.52

5.60

194.46

182.58

135.70

151.34

32.36

27.38

Технические характеристики

Номинальный ток - для шин сечением 6×9 мм - 100 А
- для шин сечением 8×12 мм - 125 А

Номинальное напряжение

690 В

Материал шины

латунь H59

Материал винтов

оцинкованная сталь

Огнестойкость изоляторов

650 °C

Температура

от -40 до +50 °C

Относительная влажность

≤90 %

Аксессуары

Изоляторы желтого цвета для применения шин в качестве шин типа "PE"


Артикул

Тип

Упаковка, шт.

MTEC-ISYDIN

На DIN-рейку

10

MTEC-ISYCOR

Угловой

20
