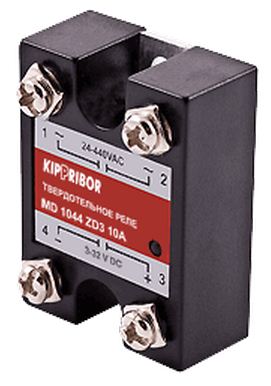

MD-xx44.ZD3 однофазные компактные твердотельные реле для коммутации слаботочной нагрузки

Твердотельные реле KIPPRIBOR серии MD-xx44.ZD3 являются наиболее бюджетный решением для коммутации маломощной резистивной и слабоиндуктивной нагрузки среди всего многообразия ТТР, представленных сегодня на рынке.

Особенности управления и коммутации нагрузки

Широкий диапазон управляющего сигнала 3…32 VDC. Тип нагрузки и рекомендуемый предельный ток коммутации: слаботочная резистивная нагрузка от 4 до 12 А (в зависимости от модификации); маломощная слабоиндуктивная нагрузка до от 0,5 до 1,5 А (в зависимости от модификации). Максимальный ток нагрузки от 5 до 15 А (в зависимости от модификации). Широкий диапазон коммутируемого напряжения 24…440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации как однофазной, так и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения: звезда; звезда с нейтралью; треугольник; Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования, управляемых приборами типа ТРМ500, ТРМ101, ТРМ210 или контроллерами ОВЕН ПЛК. Совестно с приборами ОВЕН ТРМ12, ТРМ212, ТРМ148 и т.п. успешно применяются в котельной автоматике для управления исполнительными механизмами типа МЭО и электроприводами KIPVALVE DCL-05…DCL-20 и т.п.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии MD-xx44.ZD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

MD-0544.ZD3

4 A

0,5 A

5 A

MD-1044.ZD3

8 A

1 A

10 A

MD-1544.ZD3

12 A

1,5 A

15 A

Конструктивные особенности твердотельных реле серии MD-xx44.ZD3

Твердотельные реле серии MD-xx44.ZD3 ориентированы на коммутацию слаботочной нагрузки. Малый ток нагрузки, протекающий через ТТР, вызывает сравнительно небольшой нагрев его силового ключа. Это в свою очередь позволяет применять наиболее экономичные конструктивные решения по отводу избыточного тепла:

Алюминиевое основание в сравнении с медным является более экономичным решением, но обеспечивает при этом необходимый теплоотвод при коммутации слаботочной нагрузки. Симисторный силовой элемент, являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.

Особенности корпуса твердотельных реле серии MD-xx44.ZD3

Корпус ТТР MD-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Компактный корпус. Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
