ПР-КП10/ПР-КП20 комплект для программирования

Программирование ОВЕН ПР возможно только с помощью комплекта для программирования ПР-КП10 или ПР-КП20. Один комплект может быть использован для программирования неограниченного количества приборов линейки.

Без ПР-КП записать программу в прибор невозможно.

В комплект ПР-КПх входит:

Преобразователь ПР-КП10 или ПР-КП20 (не требует внешнего питания). Кабель КС5 для подключения к COM-порту ПК (для ПР-КП10) или USB 2.0 типа A-B (для ПР-КП20). Кабель КС8 для подключения к ОВЕН ПР.

Комплект для программирования ОВЕН ПР-КП10

Характеристика	Значение
разъем	СОМ DB9
температурный диапазон	0..+50
эксплуатируется при относительной влажности	80% при 35° С (без конденсации влаги)
скорость обмена	9600
кабели	1) КС5 (удлинительный) 2) КС8 (RJ12-RJ12 (1м))
питание	внешний источник питания не требуется
корпус	на Din-рейку (36×90×58)

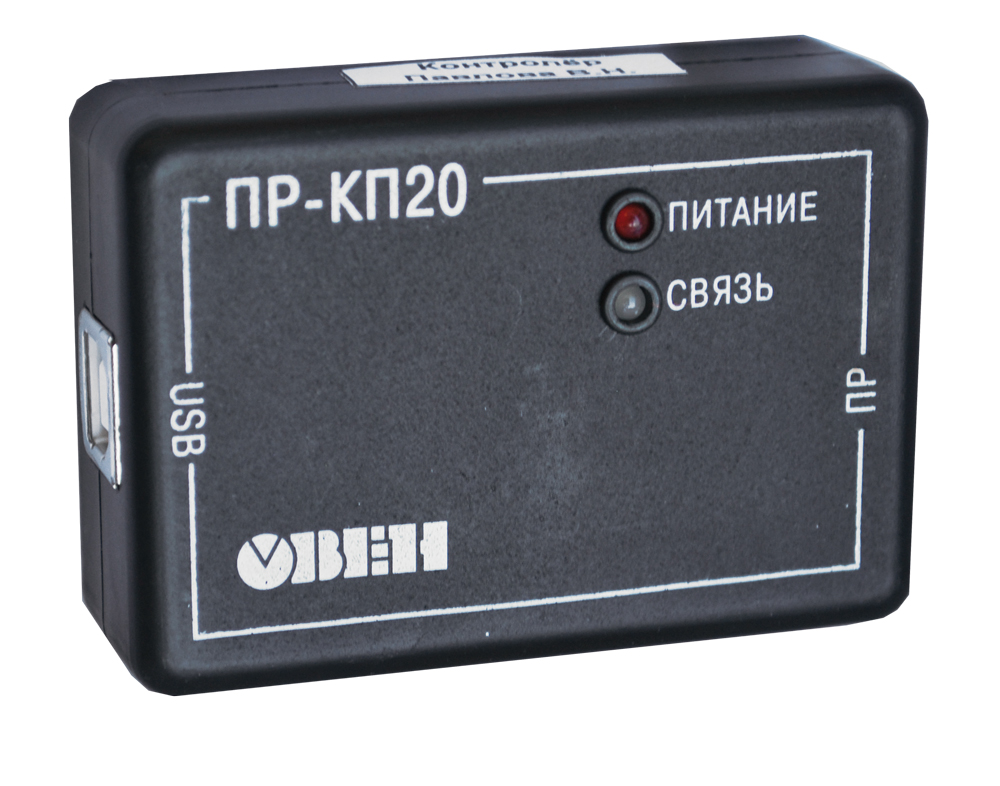

Комплект для программирования ОВЕН ПР-КП20

Характеристика	Значение
разъем	USB2.0
температурный диапазон	-20,+50
эксплуатируется при относительной влажности	95% при 35° С (без конденсации влаги)
скорость обмена	9600
кабели	1)USB 2.0 типа A-B (1,5м) 2) КС8 (RJ12-RJ12 (1м))
питание	внешний источник питания не требуется
корпус	66×46×22

Кабель КС8

Тип

разъема 1

Тип

разъема 2

Что с чем соединяет

Комментарий

RJ12

ПР110, ПР114

ПР-КП10, ПР-КП20

Отдельно не продается.

1)Tx, 2)Rx, 3)+5 B, 4)n/a, 5)+24 B, 6)GND

Кабель КС5 (Кабель удлинительный RS-232) DB9M - DB9F (КУВФ.685621.480.108)

Тип

разъема 1

Тип

разъема 2

Что с чем соединяет

Комментарий

DB9F

DB9M

COM-Порт ПК

ПР-КП10

Продается отдельно.

Цена по запросу.
