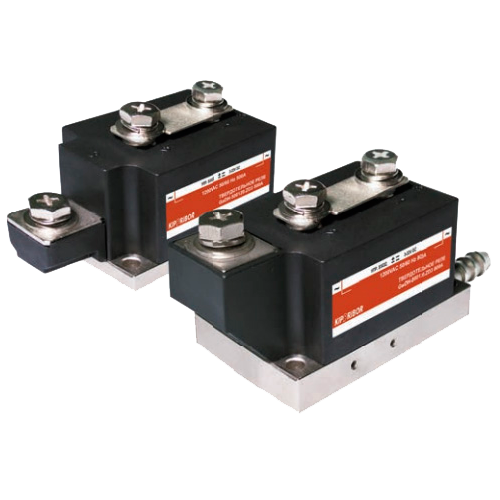

Твердотельные реле GwDH и GaDH специально разработаны для коммутации мощной нагрузки, индуктивной нагрузки, а также нагрузки, пусковые токи которой сложно прогнозировать (нагрузка индуктивная большой мощности, трансформаторы, сварочное оборудование). ТТР данных серий охватывают наиболее широкий диапазон коммутируемых токов.

Особенности управления и коммутации нагрузки

Широкий диапазон управляющего сигнала 3…32 VDC. Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 500 до 800 А (в зависимости от модификации). резистивная нагрузка от 375 до 600 А (в зависимости от модификации); индуктивная нагрузка от 50 до 80 А (в зависимости от модификации). Охватывают наибольший диапазон коммутируемых токов среди большинства ТТР, представленных сегодня на российском рынке. Широкий диапазон коммутируемого напряжения 60...1000 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое пиковое напряжение 1600 VAC (16 класс). Подходят для коммутации как однофазной, так и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения: звезда; звезда с нейтралью; треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Конструктивные особенности твердотельных реле серий GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР GwDH и GaDH применяются особые конструктивные решения, призванные увеличить эффективность отведения тепла от силовых ключей.

Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа. Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью. Возможность подключения ТТР к водяной системе для организации водяного охлаждения (для GwDH). Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.

Особенности корпуса твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2

Корпус ТТР выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Удобный клеммник для подключения шин или наконечников. Возможность подключения ТТР к водяной системе для организации водяного охлаждения (для GwDH).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
